活性炭去除水中的氯霉素

活性炭去除水中的氯霉素，通過磷酸活化制備的活性炭對水中氯霉素的吸附，研究了活性炭對氯霉素的吸附能力和機制。并且評估在活性炭對氯霉素的主要吸附機制歸因于π-π電子供體-受體(EDA)相互作用，疏水相互作用以及氫鍵相互作用。此外，活性炭在現實的水環境中表現出對氯霉素的高效吸附性能。

氯霉素，是一種普遍的抗生素通常被用作人類抗生素和獸藥，由于其成本低且對許多革蘭氏陽性和革蘭氏陰性細菌具有優異的抗菌作用從而被廣泛使用。然而，氯霉素有許多危險的副作用。此外，抗生素耐藥性是濫用氯霉素的另一種風險，這使得由微生物引起的疾病很難或無法治愈。從抗生素生產線廢水排出、水產養殖中非法使用抗生素未經過處理或者處理不當導致水資源污染。氯霉素可以在地表水，地下水，廢水甚至飲用水中頻繁檢測出。因此，開發一種有效且具有成本低廉的處理方式來解決氯霉素水體污染是必要和重要的。到目前為止，只有少數關于從水或廢水中去除氯霉素的研究報道，特別是使用多孔碳材料如低成本活性炭。

生物，化學和物理方法是去除有機污染物的常規方法。由于抗菌性質，氯霉素不能有效地通過生物降解在傳統的生物處理除去�；钚蕴孔鳛橐粋�有前途多孔碳質吸附劑，已經證明用于除去各種抗生素非凡的吸附能力。本研究的目的是評估用磷酸活化的活性炭和通過其他方法制備的活性炭從水溶液中去除氯霉素的可行性。通過N 2吸附/解吸等溫線，Boehm滴定，XPS分析，批次吸附實驗和解吸實驗來研究活性炭的物理化學性質和氯霉素吸附機理。

解吸實驗

在0.2-mmol / L氯霉素溶液(pH 6.35)下進行吸附實驗。然后，在吸附實驗后立即進行解吸實驗。將樣品離心，并將活性炭用蒸餾水洗滌以除去未吸收的氯霉素。然后，將活性炭與50mL不同溶液混合：(a)蒸餾水，(b)0.01M NaCl，(c)1M NaCl，(d)0.1M NaOH和(e)95%乙醇。將這些簡單物質在120rpm(室溫)下振蕩48小時。平衡后，過濾樣品并分析氯霉素濃度。所有實驗一式三份進行。使用平均值時相對誤差低于5%。

活性炭的理化性質

吸附劑孔隙率是活性炭吸附容量的重要因素。圖1說明了活性炭的N 2吸附/解吸等溫線和孔徑分布。計算活性炭的結構參數和產量并總結在表2中�；钚蕴康氖找媛蕿�40.03%。根據圖2，觀察到IV型等溫線，其在高相對壓力下具有寬滯后環。活性炭具有混合的微孔和中孔結構。另外，孔徑分布曲線(圖1)顯示活性炭的孔主要位于介孔(2-20nm)范圍內。活性炭的平均孔徑為6.37nm。在小號BET為794.8m 2 / g，V tot為1.266cm 3 / g，并且微孔對總孔體積的貢獻為12.2%，這反映了活性炭的主要介孔結構。取決于被吸附物分子的幾何形狀，吸附劑孔隙度可以通過孔隙效應(例如孔隙填充或尺寸排阻)影響抗生素的吸附。分子大小與微孔直徑相似的被吸附物將優先吸附在活性炭上，當孔徑小于分子第二寬度的大約1.7倍時，尺寸排除效應會發生。中孔的存在可以增加顆粒中吸附分子的擴散速率。

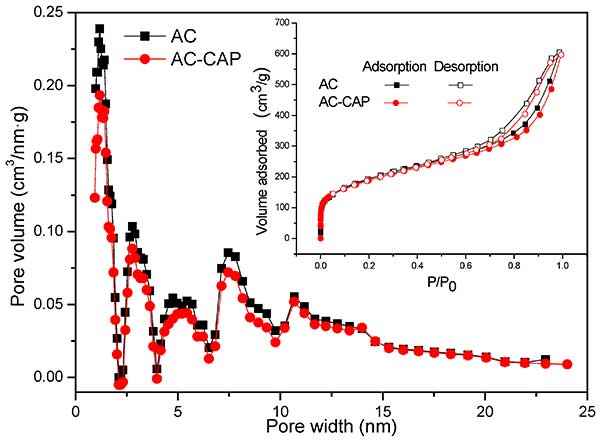

圖1.在氯霉素吸附之前活性炭的分子量 和N 2吸附/解吸等溫線(插入)和氯霉素吸附之后的活性炭。孔徑分布由密度泛函理論(DFT)方法確定。

在活性炭上氯霉素的吸附機理

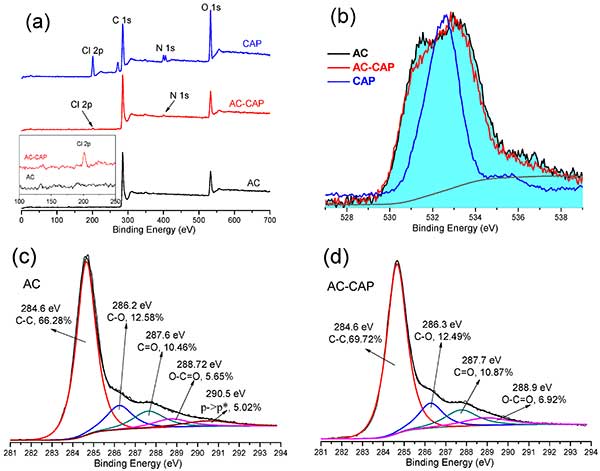

為了進一步了解活性炭吸附氯霉素的機理，用XPS分析活性炭吸附前后的氯霉素(0.3 mmol / L)。圖2中示出了XPS測量光譜，活性炭吸附之前和之后的氯霉素的O 1s和C 1s峰。由C 1s譜確定的表面官能碳原子的計算相對含量也列于圖 2c，d中，并且計算的原子比率總結。主要的C 1s峰符合以下組的五條曲線：286.6eV的石墨結構，286.2eV的CO(苯酚，醇或醚基)，287eV的C = O(羰基和醚基)，O = 288.7eV處的CO(羧基或酯基)，并且在290.5eV處π->π*躍遷。

活性炭在實際水環境中對氯霉素的吸附

在間歇吸附實驗中，活性炭在蒸餾水中具有有效的氯霉素吸附容量。為了評估其在實際水環境中的活性炭利用率，還研究了地下水和處理過的廢水中的CAP吸附性能。表1中提供了不同水類型的表征參數和氯霉素去除效率。地下水含有少量有機物質，總硬度高，離子強度高。活性炭在地下水中的去除效率略低于蒸餾水。離子強度對氯霉素吸附在活性炭上的影響不明顯。在有機質濃度低的情況下，溶解有機物與氯霉素分子之間的弱競爭導致地下水和蒸餾水中活性炭對氯霉素的吸附能力略有變化。與地下水和蒸餾水相比，處理過的廢水極大地抑制了活性炭對氯霉素的去除。這種抑制可能是由于廢水中溶解有機物質(如腐殖酸，富里酸，可溶性微生物副產物和人為化合物)的濃度相對較高，從而降低了活性炭通過孔隙吸附對氯霉素的吸附能力。考慮到溶解有機物的復雜組成，腐殖酸等大分子難以擴散到活性炭的孔隙中，堵塞微孔/介孔孔洞，而小于孔徑的分子可能與氯霉素競爭吸附位點。但在處理后的廢水中，活性炭對氯霉素的吸附容量仍然達到約0.219 mmol / L(70.6 mg / L)，表現出良好的吸附性能。結果表明活性炭可以成功地用于在現實的水環境中吸附氯霉素。

表1. 水種類和去除氯霉素的化學特性。

在這項工作中，我們成功地開發了一種低成本的活性炭，其由水生纖維素材料制備，磷酸活化后用于氯霉素抗生素去除。活性炭有大多介孔結構具有相對大的表面面積。Boehm的滴定證明，酸性官能團在活性炭表面占主導地位，其含量是堿性官能團的兩倍。活性炭對氯霉素的去除效率和吸附性能(137.1mg / g)。氯霉素吸附數據擬合了擬二級動力學模型和Freundlich等溫線模型。結合范德華相互作用和微孔結構的弱相互作用，闡明了幾種氯霉素吸附在活性炭上的機制，包括π-π電子給體 - 受體(EDA)相互作用，疏水相互作用和氫鍵相互作用。填充效果。在現實的水環境中，活性炭仍表現出高的氯霉素去除效率。活性炭被確定為從水溶液中去除氯霉素的經濟且有效的吸附劑。
